波纹膨胀节主要技术参数、使用说明

波纹管补偿器的应用及有关技术参数、技术条件说明

1、波纹管补偿器适用范围和主要技术参数。

(1) 各种行业的冷、热力管道；

(2) 需要限制接管载荷敏感设备的进出口管道；

(3) 需要吸收隔热高频机械震动的管道；

(4) 考虑吸收地震或地基沉陷的管道；

(5) 主要技术参数参见表一、表二。

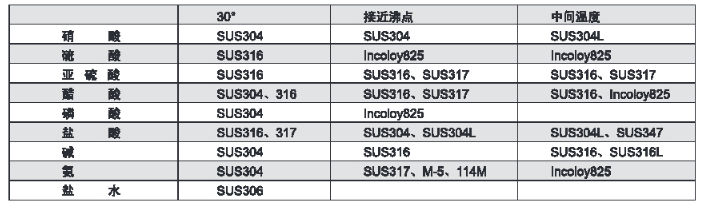

表一、各种酸碱选材表

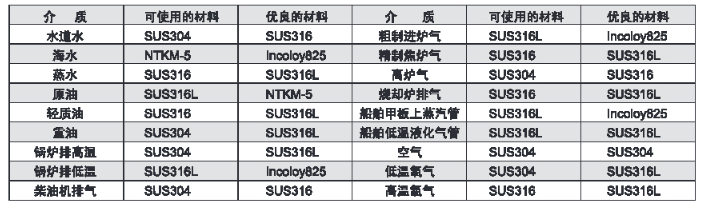

表二、几种介质的选材表

2、补偿器、刚度的温度修正

样本所列各种参数是在20°C下计算并结合试验值得出的，若补偿器实际使用温度与20°C不同，可按表三、表四提供的系数，对补偿器

(xo，yo)及刚度K值实施修正，以便确定补偿器的实际补偿量和刚度。

表三、温度对补偿量的修正系数f1

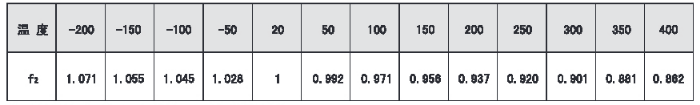

表四、温度对刚度的修正系数f2

注：温度值在间隔之内时，系数f1、f2按内插法选取。

3、疲劳破坏次数、安全寿命与补偿器

波纹管补偿器的疲劳寿命与补偿量成反比例关系，为了方便用户，合理选择产品，在样本列出了补偿器在1500/3000次疲劳寿命次数下的补偿量以供参考，但在现场实际安装和使用状态下存在着许多不可估量的因素，同时波纹管的疲劳问题也是一个比较复杂的问题。其数值的散步度较大。因此根据国家有关标准规定，在确定补偿器的安全疲劳寿食[N]时。要有1.5倍的安全系数。

4、位移量的合成

样本中诸系列表中列出的轴向位移量x0。横向位移量Y0和角位移0。是各种形式补偿器单独实施该类位移的最大位移范围。若该补偿器要进行两种或两种以上复合位移，则补偿器的选取应符合式(1)的要求：

5、补偿器的预变形

为了使补偿器处于一个良好的工作位量和改善管架受力状态，在安装前应对补偿器进行“预变形”

(1)轴向型补偿器的轴向预变形量x由式(2)确定：

(2)横向补偿器和角向补偿器的冷紧(予变形)，可取实际补偿量的一半值。即1/2Y9或1/28，“予变形”应反向冷紧，应在实际施工时予以调整。

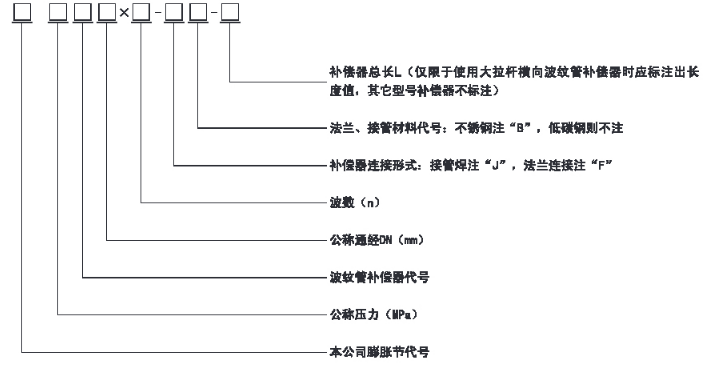

6、型号说明

7、管线分段与补偿器的造型

工程管路系统设计由于受到各方面的制约是相当复杂的。但是任何复杂的管系都可以选用若干个固定支架在不同的部位选择不同的设置，将其分成若干形状相对简单的单独管段，如直线管段，“Z”型管段和“门”型管段等，并分别确定个管段的变形及补偿量，由于补偿器的种类很多，正确地选型是非常重要的，因此在管系的总体设计时，应充分地考虑到管线的走向和支撑体系(包括固定管架、导向滑动管架等)的设计和综合考虑补偿嚣的选型和配量，以求达到安全、合理、适用、经济的组合。

波纹管补偿器它是以波纹管为核心的挠性元件。在管线上可作轴向、横向和角向三个方面的补偿。轴向型补偿器为了减少介质的自激现象，在产品内部设有内套管，在很大程度上限制了径向补偿能力，仅用吸收或补偿管道的轴向位哆(如果管票中确需少量的径向位移，可在订货时予以说明其径向最大位移量)；横向位移补偿器(大拉杆)主要吸收垂直于补偿器轴向位移，小拉杆横向位移补偿器适合于吸收横向位移，也可以吸收轴向、角向和任意三个方向位移的组合。姣链补偿器(也称角向补儒器)，它以两个成三个补偿器配套使用（单个使用铰链补偿器没有补偿能力），用以吸收单平面内的横向变形：万向饺链（角向）补偿器，由两个或三个配套使用，可吸收三维方向的变形量。
