NSE系列高速板链斗式提升机

一、概述

NSE系列高速板链斗式提升机是公司引进国外同类产品技术开发的一种新型垂直提升设备。在各工业国家，这类产品被用于提升粉状和小颗粒状物料。

NSE系列高速板链斗式提升机共有九种基本型号：NSE100、NSE200、NSE300、NSE400、NSE500、NSE600、NSE700、NSE800、NSE1000，每种型号根据输送物料的不同，选择不同的提升速度，提升速度≤70m/min，提升高度65m。另外，公司还可根据用户要求输送量介于上述型号之间的扩展型号。

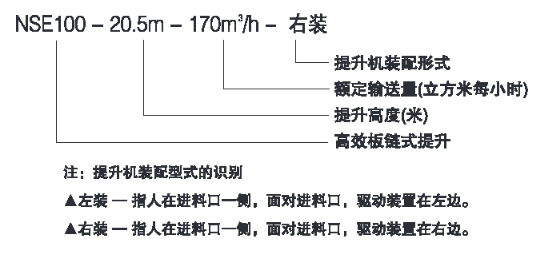

二、型号说明

三、结构

NSE板链式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

运行部件--由料斗和套筒滚子链组成。

驱动装置--由驱动平台、驱动组合、传动链组成。驱动组合分为两种：①链传动：通常由ZSY硬齿面减速机(或JZQ减速机)、YOX液力偶合骰、Y系列电机、XWD减速机、电磁离合器(或手动离合骰)组成；②直联：采用直交轴硬齿面减速机与提升机主轴直联。Y系列电机与减速机之间采用偶合器(联轴器)联接。

驱动装置分左装和右装两种。分别与提升机左、右装对应。

左装：为人面对进料口，驱动装置组合在左侧。

右装：为人面对进料口，驱动装置组合在右侧。

上部装置--有上部机壳、上罩、卸料口(装有防回料板)、头轴装配、逆止器等部件。

中部机壳--分为与上部装置联接的带支撑中间节、带检视门中间节、标准中间节(均为3.0米高)和非标准中间节。

下部装置--包括下部机壳、进料口、尾轴装配、张紧装置。并有旋转探测仪、料位开关供选配。

四、选型参数

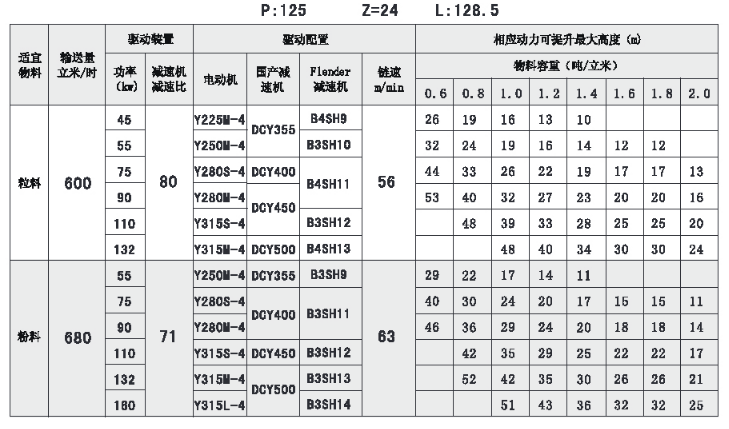

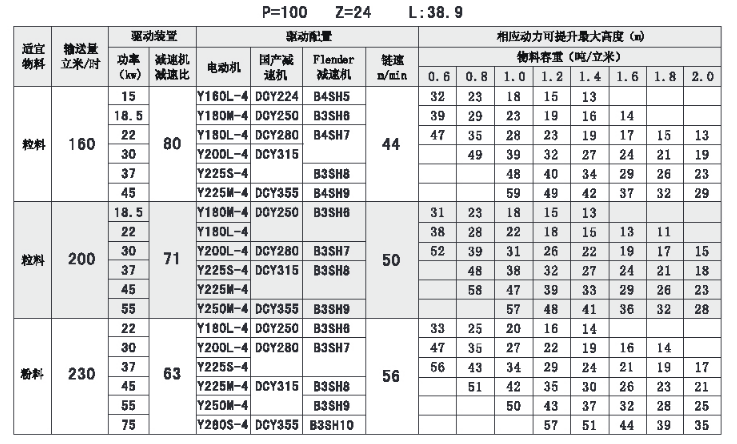

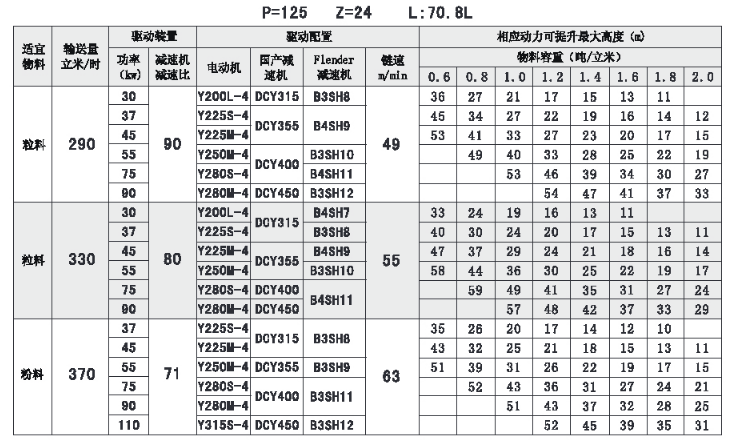

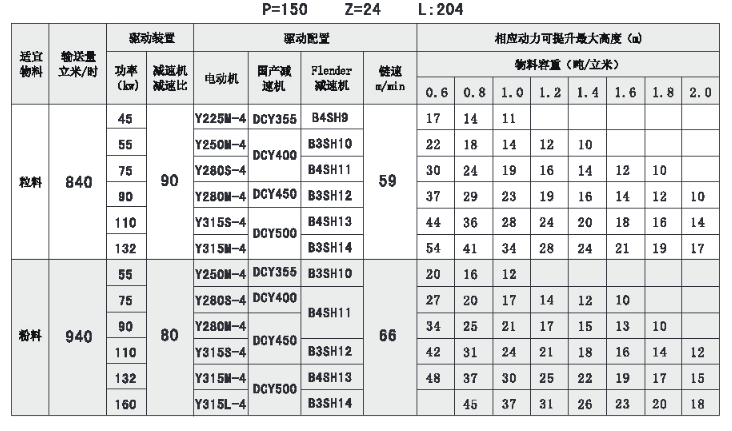

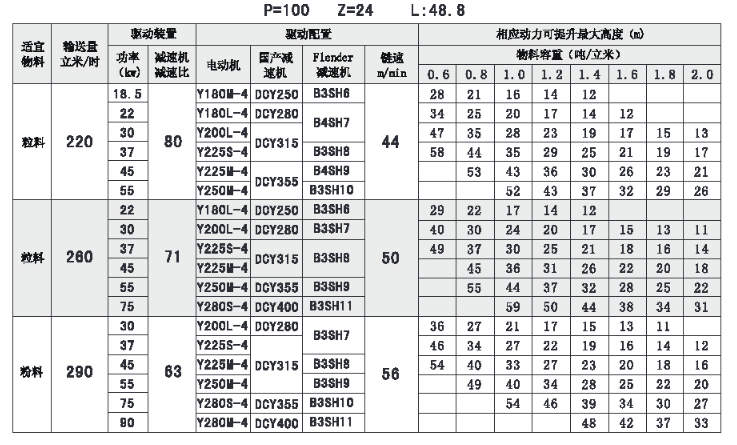

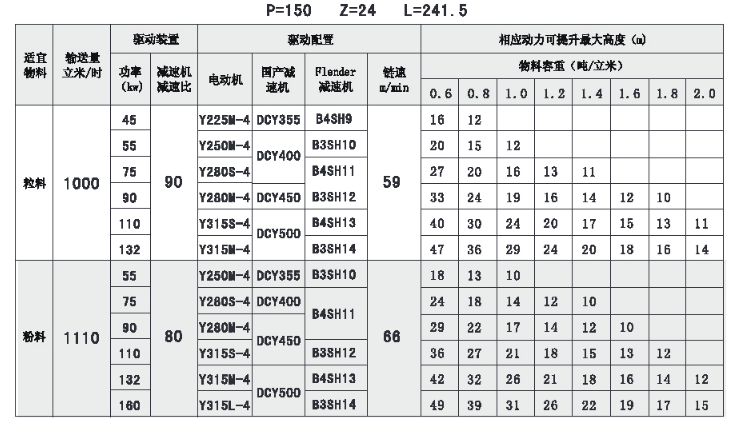

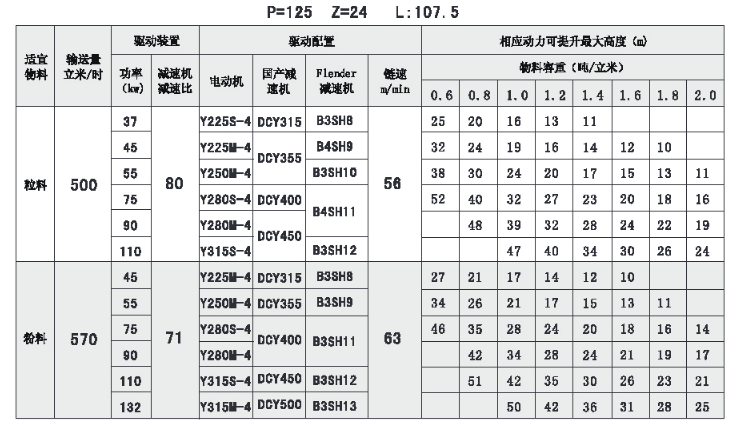

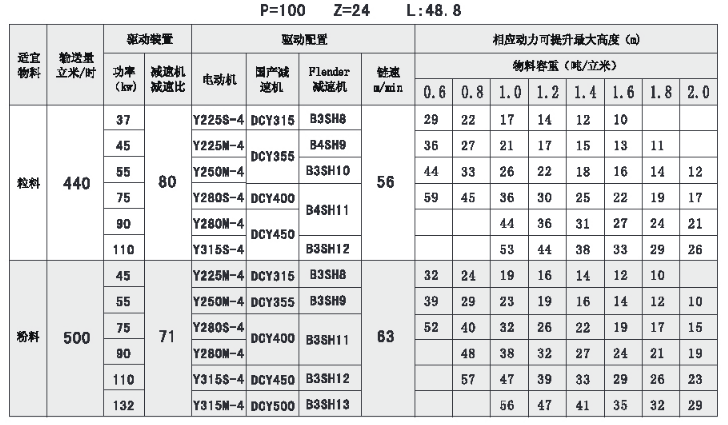

NSE50-NSE1000型提升机的常用提升量、提升高度分别见表1-10。

表1：NSE50提升机驱动装置及提升高度

表2：NSE100提升机驱动装置及提升高度

表3：NSE200提升机驱动装置及提升高度

表4：NSE300提升机驱动装置及提升高度

表5：NSE400提升机驱动装置及提升高度

表6：NSE500提升机驱动装置及提升高度

表7：NSE600提升机驱动装置及提升高度

表8：NSE700提升机驱动装置及提升高度

表9：NSE800提升机驱动装置及提升高度

表10：NSE1000提升机驱动装置及提升高度

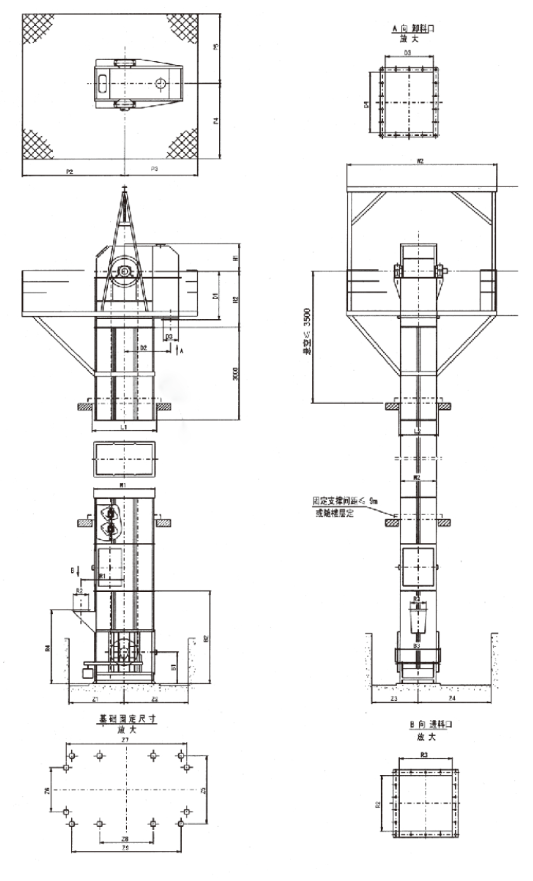

NSE系列 标准尺寸

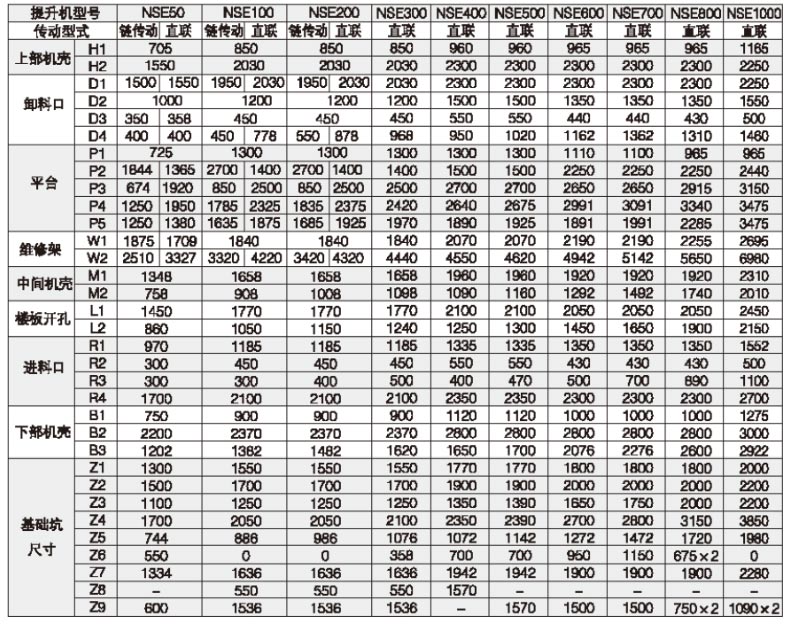

NSE标准尺寸

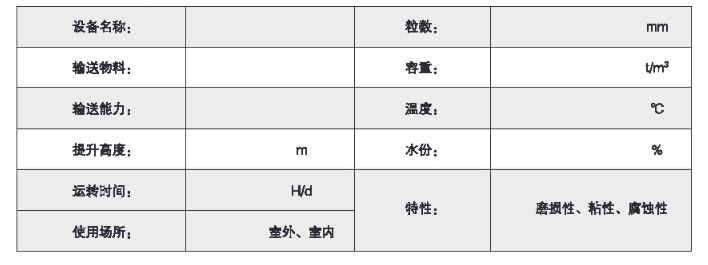

七、订货须知

用户在订货时请提供下列数据。
