TGD胶带斗提升机

一、概述

TGD型钢丝绳芯胶带斗式提升机是公司在消化吸收国外新技术，结合国内生产使用实践而开发的新一代产品，该产品有输送量大、体积小、功耗低，适用于干散粉状物料或小粒状物料垂直提升，应于建材、冶金、化工、粮食、电力等行业散状物提升系统，是新型干法水泥厂窑尾入生料，生料均化库、水泥库物料上取代国外同规格产品替换设备。

二、工作原理

TGD提升机牵引构件采用钢丝绳芯橡胶带，克服了链条啮合驱动产生动载荷，较链条轻便，工作平稳，能以运动速度达到生产率，在同样的生产条件下，胶带因其工作速度高和自重较轻，可使物料线载荷和牵引构件的线载荷减少，从而减少整机的尺寸和自重，同时由于胶带具有弹性和柔韧性，在料斗迸行装载时有减振作用，由于采用了钢丝绿芯胶带，可使提升机的提升高度和输送量大为提高，因而该产品具有发展前景。

三、性能特点

1、单机可达到100m。

2、输送能力大，可达到1260m3/h。

3、物料温度可达120℃。

4、料斗间排列紧密，连续提取，连续卸料。

5、无故障时间可超过3万小时。

6、功耗低，与一般提升机相比节约能耗30%，使用成本低。

7、操作维修方便，易损件少，维护费用比一般斗式提升减少80%以上。

8、外观美观。

四、技术参数

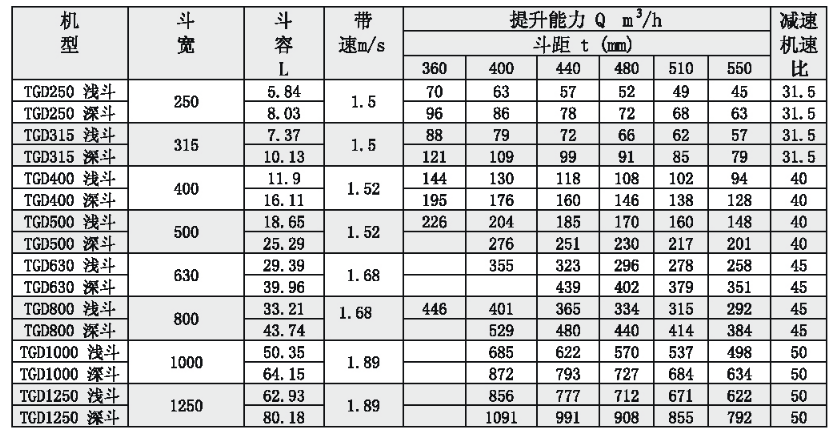

TGD型高效斗式提升机技术参数

五、品质保证

1、驱动装置采用直交轴硬齿面减速机与提升机主轴直联，结构紧凑、合理、可靠，电机与减速机间采用液压偶合器，实现柔性传动，并实现对电机的过载保护；减速机上配备逆止装置，防止倒转；配有辅转电机，方便检修。

2、采用特殊设计的防撕裂高强度钢丝绳胶带，配有特殊设计的胶带头和料斗固定件，使胶带在运行中不脱开、不撕（断）裂，对同一机型的设备，通过改变料斗间距，从而改变不同的输送能力，以满足不同的设计要求。

3、头部滚筒设计采用自动对中装置，滚筒包胶采用橡胶，摩擦力大。

4、中部机壳采用双通道优化设计，避免相对高速运行的胶带带来的涡流干扰，并设有加强角钢。

5、尾部滚筒采用轮辐式设计，有效排出附着在胶带上的物料，提高胶带的使用寿命，尾部采用双臂同轴重力张紧装置，同步调节尾部滚筒行程，尾部滚筒采用自动对中设计，并附设皮带防跑偏装置和料位控制仪、速度检测仪。

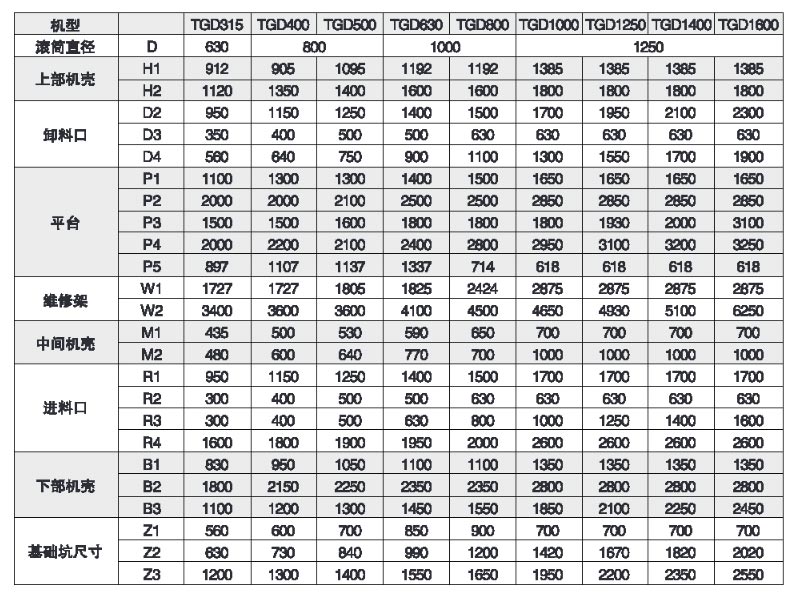

TGD系列标准尺寸

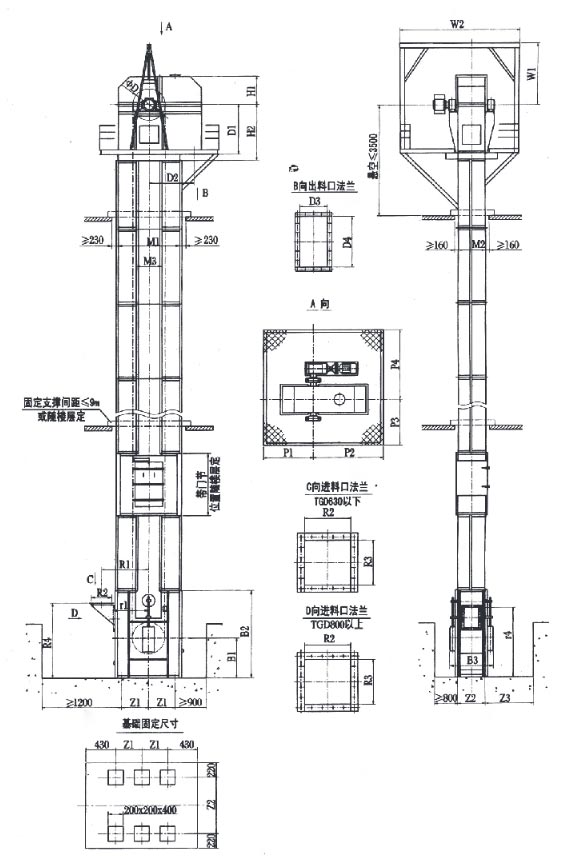

六、标准尺寸

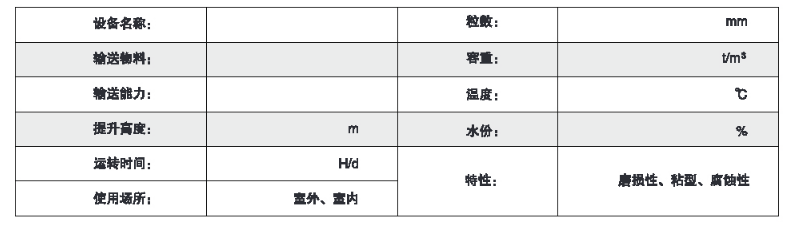

七、订货须知

用户在订货时请提供下列数据
