DJ.JB型波状挡边带式输送机

一、产品主要性能参数

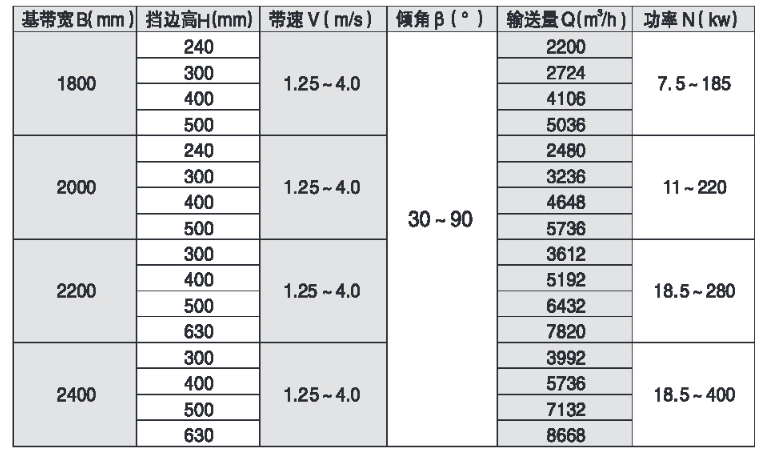

本系列产品的主要性能参数见表1。表中输送量式按30°倾角、该规格许用带速和横隔板间距计算的。

表1挡边机的主要性能参数

续表1档边机的主要性能参数

二、产品名称、型号和规格

1、名称：本系列产品名称为波状挡边带式输送机。

2、型号：本系列产品型号为DJ.JB。

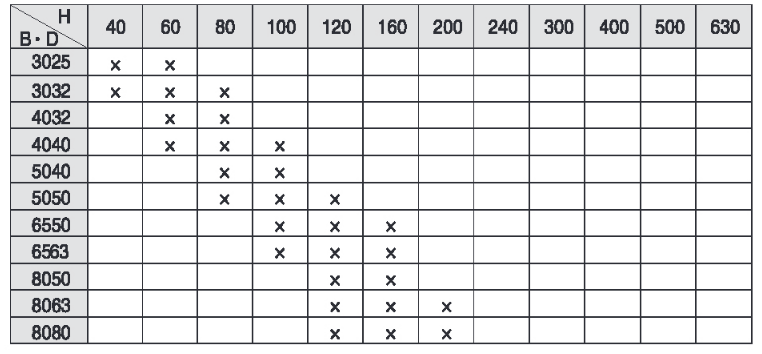

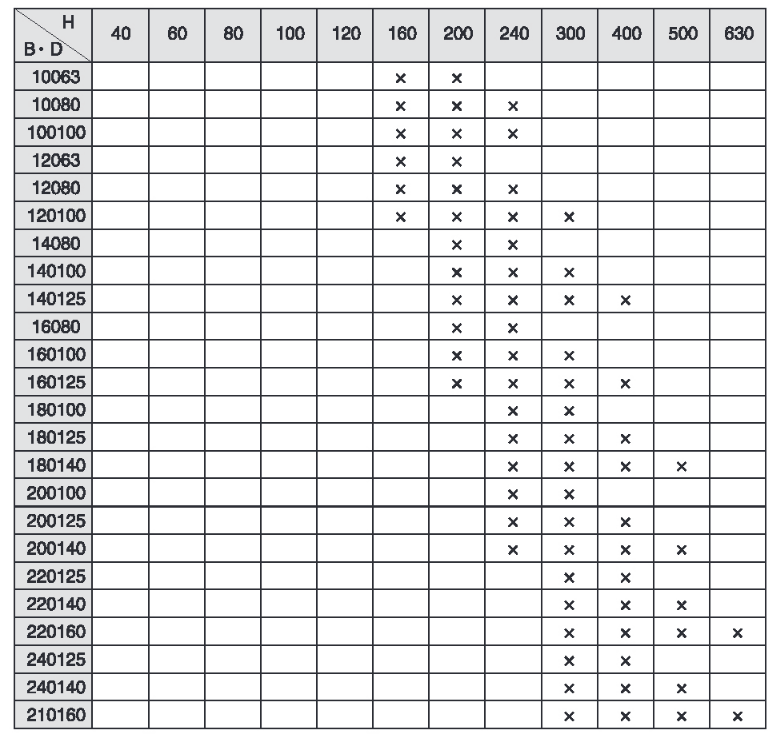

3、规格：本系列产品按基带宽B(cm)、挡边高H(mm)和传动滚筒直径D(cm)可以组合成101中规格(见表2)。

表2挡边机的规格

续表2档边机的规格

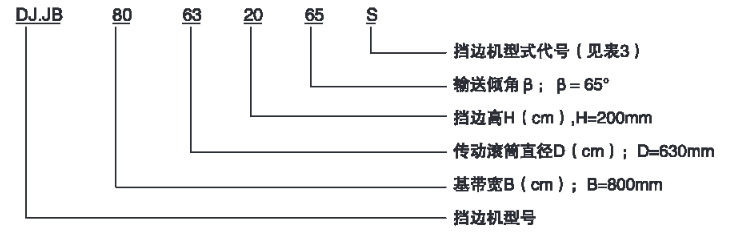

4、标记示例

三、布置型式

1、基本布置型式

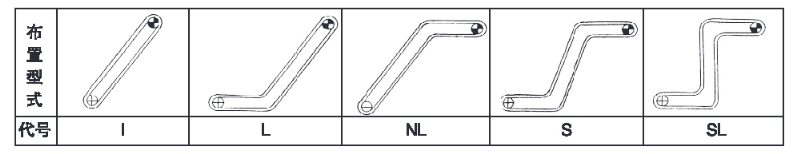

本系列产品的基本布置型式和代号见表3。这是五种最基本的布置型式。实际上，由于挡边机采用了波状挡边输送带和改向轮及改向棍组等过度装置，挡边机可以在同一垂直面内多次弯曲。实现更为复杂的布置型式。

表3档边机的基本形式和代号

2、典型布置型式

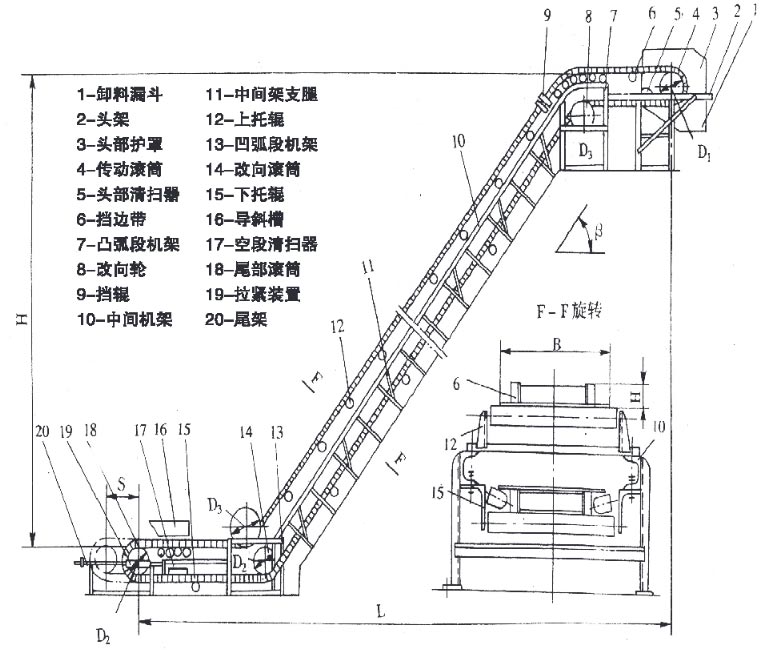

为了获得较好的受料和卸料条件。特别是在输送倾角大于45°时，本系列产品推荐采用“S”型和"SC”型布置型式。即挡边机设有下水平受料段和上水平卸料段（见图1）。
