LB-ⅠⅡ单、双侧棒条阀

一、用途

根据建材、矿山、冶金等行业对中小型固体、块状物料的输送控制、给料等工艺的需要而研制的一种新型闸门，适用于≤50mm物料控制。

二、特点

该阀结构简单，易操作，无卡阻，克服了平板闸阀因物料颗粒大所造成的启闭力大，甚至关不进去的特点，由于该阀采用单根樟条操作，因而操作方便、灵活、整体结构为钢焊接，刚性好、无须维修，是中小型晶状，块状物料控制的设备。

三、工作原理

本阀主要由框架、棒条组成，当棒条擂入框架上，则一组棒条组就组成一平行栅板，将块状物料阻挡在闸门一侧，若抽出一条则栅板出现现较大的空隙，物料就可以从该空隙进入闸门的另一侧，抽出棒条的多少应由工艺流程的需要来决定。

四、型号编号说明

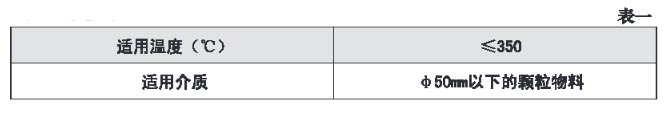

五、主要性能参数

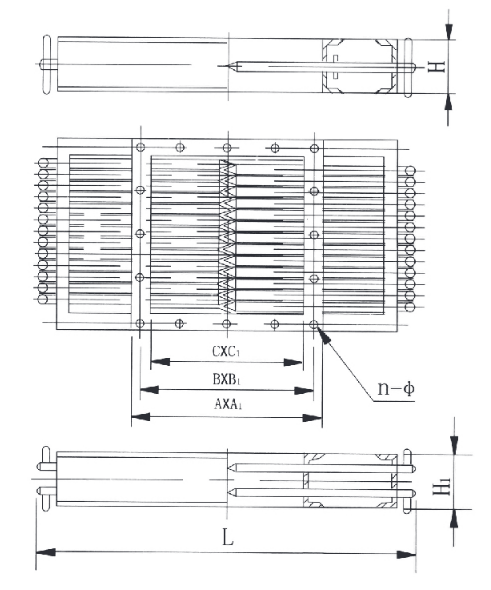

六、主要外形及连接尺寸(见图、表)

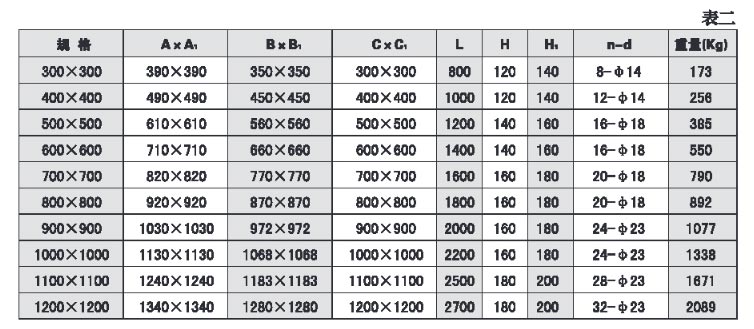

外形及安装尺寸：
