WCFz/x系列 物料调节阀门

一、概述

物料调节闸门是我公司根据气力输送工况需求研制的一种调节、切断型闸门，适用于建材、冶金、矿山、轻工、玻璃等行业的气力输送系统。

物料调节闸门采用碳钢焊接而成，分上下两个通道，下通道为充气层，上通道为输送物料层，中间为透气层。螺旋型闸板可任意调节闸门开度，适用于无帖度的干燥粉料，细微颗粒料等，具有能耗小，无噪音，无污染，少维修，无卡阻，操作方便。

二、结构特点

物料调节闸门采用碳钢焊接而成，分上下两个通道，下通道为充气层，上通道为输送物料层，中间为透气层，螺旋型闸板可任意调节闸门开度，适用于无粘度的干燥粉料，细微颗粒料等，具有能耗小，无噪音，无污染，少维修，无卡阻，操作方便。

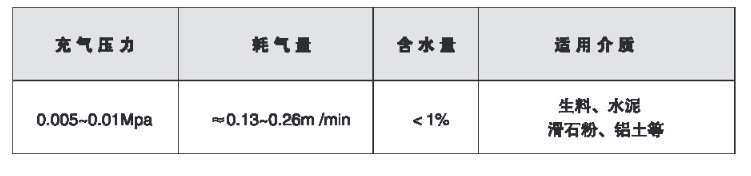

三、性能参数

四、工作原理

物料调节闸门由风机给予低压小容量空气经下通道人气口由充气层充气，气体透过沸腾板均匀向上喷吹，鼓动物料向上位移，物料自重下落时由设备安装斜度而产生位移，不断重复致使物料向前位移，调节闸门由丝杆闸板及密封件等组成，由人工转动手轮带动丝杆旋转，使闸门随着螺旋丝杆产生位移，起到任意调节或切断的作用。

使用说明

安装前请检查闸门内腔有无杂物附着，沸腾板受潮没有，如沸腾板受潮请更换后再进行安装，否则影响使用效果，检查各传动部分是否员活可靠，法兰间连接需加装密封垫片后再均匀拧紧螺栓。

调试时，人工转动手轮，顺时针旋转为关，反之为开，运行无卡阻现象即可。

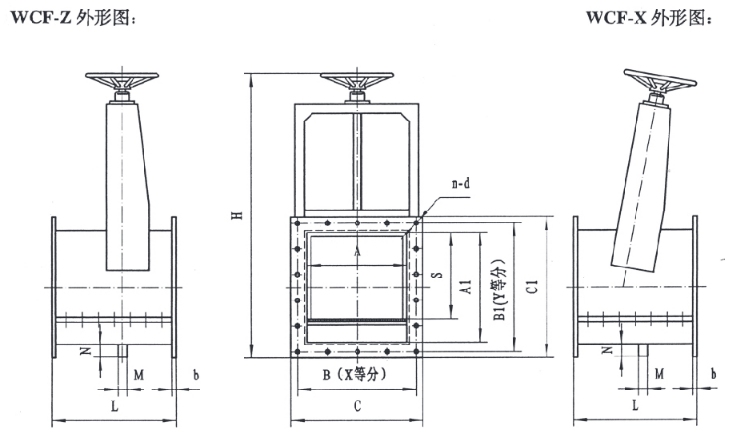

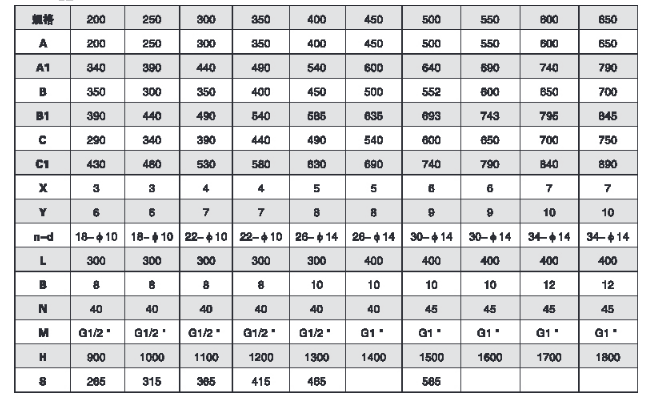

五、WCF-z/x外形连接尺寸：

六、订货须知

1. 选用订货时请参照产品样本注明产品规格、型号及技术参数(使用温度、设备况、介质性质等)。

2. 表格中示列规格、用于特殊介质或其它特殊要求，请与我公司经销部、技术部系，可为您另行设计、制造。
