XS-N卸料装置

一、概述

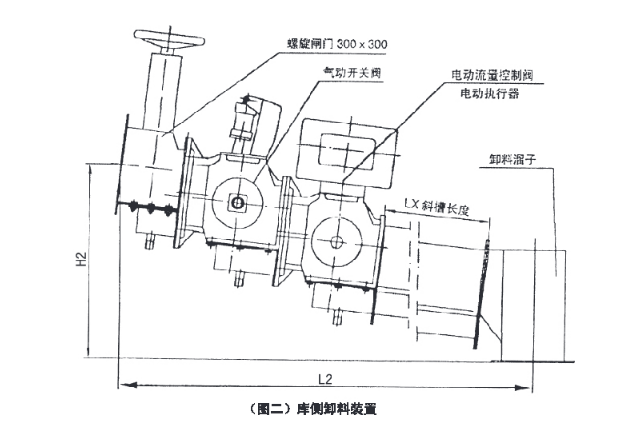

库底卸料装置由库底螺旋闸门、库底分料箱、电动(气动)开关阀、电动流量控制阀及卸料溜子组成(见图一)，用于水泥生料粉或水泥的库底卸料，库底卸料装置能自动调节卸料流量且均匀，其结构合理，操作维护简单方便，可设三个卸料口，用户也可选用库侧卸料装置(见图二)。

库底卸料装置的密封结构可分为软性密封和刚性密封两种形式，软性密封结构系在阀芯与阀体之间采用羊毛毡压紧的方式进行密封，刚性密封结构系在卸料的进口端加连接头，连接头与阀芯之间安装钢制弧形密封件，与阀芯密合实现刚性密封，其密封间隙可以调整，适于动作频次较高和温度较高的场合。

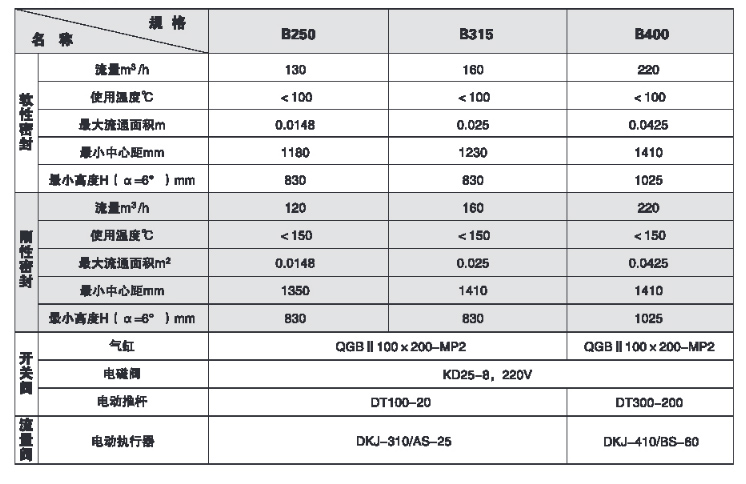

二、技术参数表

三、示意图

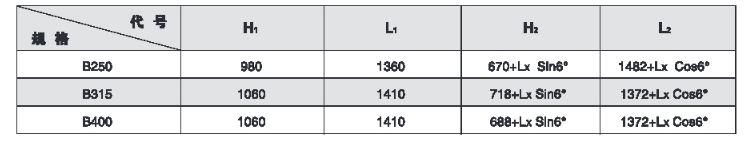

四、外形安装尺寸
